海绵切割机伺服系统的分析

2016-01-16 10:02:14 hmqgj0 126

 专业人员根据海绵切割机控制系统有如下详细介绍:

 直流伺服系统

    直流伺服的工作原理是建立在电磁力定律的基础上。与电磁转矩相关的是互相独立的两个变量主磁通与电枢电流,它们分别控制励磁电流与电枢电流,可便捷地进行转矩、转速控制。另一方面从控制角度看,直流伺服的控制是一个单输入单输出的单变量控制系统,传统控制理论完全适用于这种系统,因此,直流伺服系统控制简单,调速性能优异,在数控机床的进给驱动中曾占据着主导地位。

    然而,从实际运行考虑,直流伺服电机引入了机械换向装置。其成本高,故障多,维护困难,经常因碳刷产生的火花而影响生产,并对其他设备产生电磁干扰。同时机械换向器的换向能力,限制了电机的容量和速度。电机的电枢在转子上,使得电机效率低,散热差。为了改善换向能力,减小电枢绕组的漏感,转子变得短粗,影响了系统的动态性能。

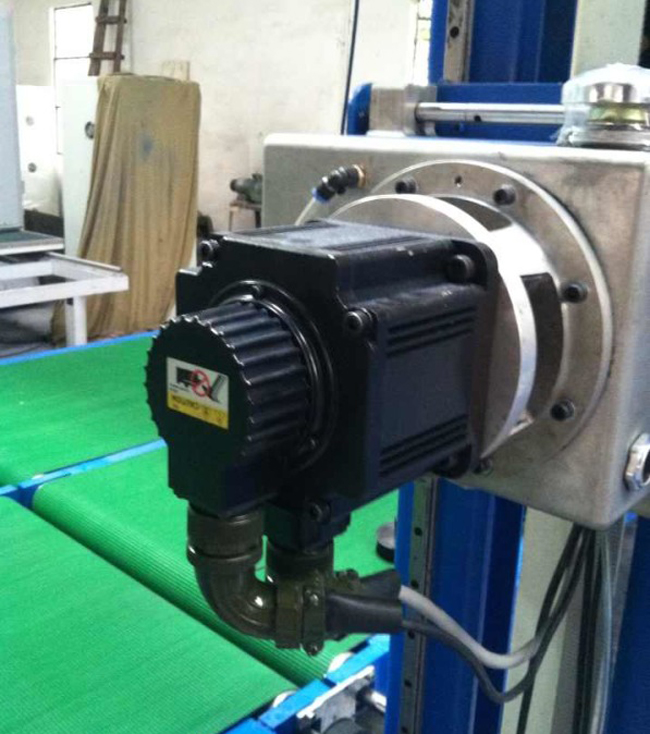

   海绵切割机电机

 交流伺服系统

    针对直流电机的缺陷,如果将其做里翻外的处理,即把电枢绕组装在定子,转子为永磁部分,由转子轴上的编码器测出磁极位置,就构成了永磁无刷电机,同时随着矢量控制方法的实用化,使交流伺服系统具有良好的伺服特性。宽调速范围、高稳速精度、快速动态响应及四象限运行等良好的技术性能使其动、静态特性已完全可与直流伺服系统相媲美。同时可实现弱磁高速控制拓宽了系统的调速范围适应了高性能伺服驱动的要求。

    目前在海绵切割机进给伺服中采用的主要是永磁同步交流伺服系统,有三种类型:模拟形式、数字形式和软件形式。模拟伺服用途单一只接收模拟信号位置控制通常由上位机实现。数字伺服可实现一机多用如做速度、力矩、位置控制。可接收模拟指令和脉冲指令各种参数均以数字方式设定稳定性好。具有较丰富的自诊断、报警功能。软件伺服是基于微处理器的全数字伺服系统。其将各种控制方式和不同规格、功率的伺服电机的监控程序以软件实现。使用时可由用户设定代码与相关的数据即自动进入工作状态。配有数字接口改变工作方式、更换电机规格时只需重设代码即可故也称万能伺服

    交流伺服已占据了机床进给伺服的主导地位,并随着新技术的发展而不断完善,具体体现在三个方面。

    一是系统功率驱动装置中的电力电子器件不断向高频化方向发展,智能化功率模块得到普及与应用;

    二是基于微处理器嵌入式平台技术的成熟,将促进先进控制算法的应用;

    三是网络化制造模式的推广及现场总线技术的成熟,将使基于网络的伺服控制成为可能。

    直线伺服系统

    直线伺服系统采用的是一种直接驱动方式,与传统的旋转传动方式相比,最大特点是取消了电机到工作台之间的所有机械中间传动环节,即把机床进给传动链的长度缩短为零。这种零传动方式,带来了旋转驱动方式无法达到的性能指标,如加速度可达3g以上,为传统驱动装置的1020倍,进给速度是传统的45倍。从电机的工作原理来讲,直线电机有直流、交流、步进、永磁、电磁、同步和异步等多种方式;而从结构来讲,又有动圈式、动铁式、平板型和圆筒型等形式。目前应用到数控海绵切割机上的主要有伺服交流电机和步进电机两类。
