循环刀数控异形海绵切割机设备的加工原理

2016-05-20 08:16:45 hmqgj0 72

东莞恒坤数控研发生产的循环刀数控异形海绵切割机是最新的海绵仿形加工机械,具体它的工作原理是怎样的呢? 今天,恒坤数控小编就简单的为大家讲解下环竖刀海绵异形机,便于大家对环刀机有更深层次的了解。

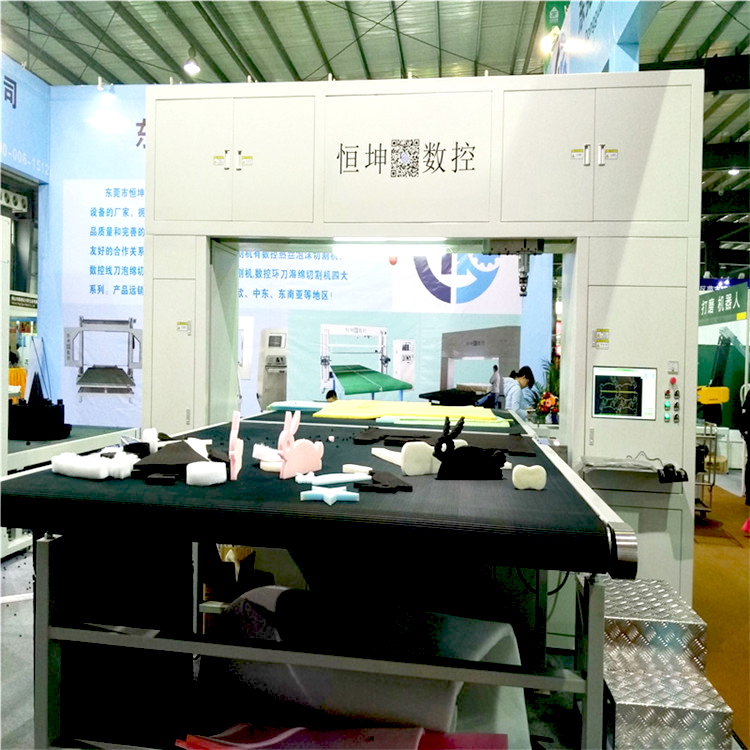

循环刀数控海绵切割机

它涉及到一种新型切割技术,包括有龙门架,龙门架的下方配套有自动海绵输送工作平台,龙门架上设有张紧及驱动环形刀带的刀带轮组合,刀带轮组包含了数个固定刀带轮,固定刀带轮固定在龙门架的两旁,还包括两个安装在龙门架两侧固定刀带轮之间的活动刀带轮,两个活动刀带轮之间一段环形刀刀带为环形刀机切割段,该环形刀带切割段为垂直方向;两活动刀带轮以及扭刀机构可在龙门架上同步沿水平方向移动。需要改变环形刀带的切割段在海绵宽度方向上的切割位置时,通过活动刀带轮同步沿水平方向移动即可实现,无需再去移动固定刀带轮,降低移动时的惯性,提高整个机床的稳定性。同时,活动刀带轮仅仅在固定刀带轮之间移动,可以降低龙门架的尺寸。在电脑端画好所需加工的图形后,开启机器工作,切割刀带根据图形在伺服电机的作用下任意转动环刀刀片来实现切割产品图形的目的。



以上就是循环刀数控异形海绵切割机的原理,希望能够让更多的用户朋友了解到此类信息。
